Si el equipo no muestra imagen y están las conexiones a la tarjeta gráfica realizadas correctamente, es posible que algún componente no esté funcionando como debería.

Los fabricantes de Placas base han diseñado una serie de avisos a la hora de arrancar nuestro equipo, para que nos sea más fácil diagnosticar los errores en nuestro sistema.

Dependiendo del tipo de Placa base tenemos varias opciones:

• Placas base con “Speaker”, existe un código de pitidos cortos o largos que determina el fallo exacto. Hay que tener en cuenta que no es universal, y que cada fabricante establece unos determinados códigos para un fallo concreto. Recomendamos revisar el manual de tu Placa base para diagnosticar el fallo exacto en base al orden y cantidad de pitidos.

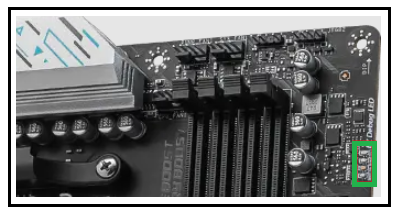

• Placas base con LEDs de detección de errores (EZ Debug LED) normalmente en la parte superior derecha de la Placa base. Suelen encenderse y mantenerse en rojo, para determinar el fallo detectado en el POST de arranque.
  Existen otras variaciones, donde el color del LED determina el componente, siendo así rojo para CPU, Naranja para DRAM, blanco para GPU/Gráfica y verde para el BOOT.

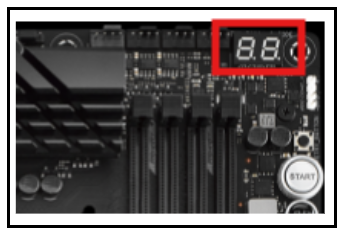

• Placas base con indicador numérico LED que indica el fallo exacto que está detectando. Pudiendo profundizar en el error exacto del componente.

  * Sería necesario revisar el manual de la Placa base para determinar el significado numérico.
  Una vez diagnosticado el fallo, y siempre con ciertos conocimientos técnicos, puedes realizar las siguientes comprobaciones:
  — Error DRAM: un módulo de memoria mal colocado (que se haya podido mover ligeramente) o dañado, impedirá que el equipo de señal de imagen, pero que arranque sin lanzar pitidos de alerta por avería, o que reinicie el equipo continuamente.
  Asegúrate que el módulo instalado sea compatible y esté correctamente colocado.


  Puede que, si existe algún pin doblado en el procesador, pueda provocar que salte el aviso del LED DRAM.

  — Error VGA LED: el equipo está detectando fallo en la salida de imagen, normalmente asociado a la tarjeta gráfica. Por lo que primero de todo, debemos asegurarnos de que el equipo cuente con tarjeta gráfica dedicada. Si no es así, hay que comprobar que el procesador cuente con chip gráfico integrado:
  1. La serie F/KF de INTEL no cuenta con iGPU (Chip gráfico integrado).
  2. En procesadores AMD (salvo la generación Ryzen 7XXX) únicamente disponen de iGPU los que acaban en G (Ej.: Ryzen 5 5600G).
  Te recomiendo mirar este post para colocar el cable HDMI/DisplayPort a la gráfica en lugar de a la placa para estos casos:
  Mi ordenador se enciende, pero no muestra imagen.



  Tras comprobar que tenemos gráfica dedicada, podría darse el caso de que estuviera ligeramente suelta de su contacto eléctrico, debido al peso. Suele bastar con ajustarla a la placa base con firmeza, pero sin esfuerzo.
  Por último, habría que comprobar los cables de alimentación PCIe 6/8 pines estén correctamente colocados, y firmes.
  — Error CPU LED: El equipo está detectando que no reconoce el procesador. Si la Placa base fue fabricada con anterioridad a la salida del procesador, podría ser necesario actualizar la BIOS. Para poder actualizar necesitas un procesador que tenga soporte inicial con la placa o que disponga de botón Flash BIOS:



  En caso de tener este botón en la placa o disponer de un procesador de generación anterior que reconozca la placa, podemos ayudarte en remoto para actualizar la BIOS y así dar pleno soporte al nuevo procesador con este servicio:


  Otra posibilidad es que el procesador pueda estar desencajado, con algún pin dañado, o con sobre exceso de pasta térmica en contacto con los pines.

  Por último, habría que comprobar que los cables de alimentación de la CPU (4/8 pines) estén firmemente colocados.
  — Error Boot LED: Es el fallo más específico de todos. Determina que el disco de arranque no está siendo reconocido o no funciona como debería.
  Si el equipo no muestra imagen, es muy posible que el fallo esté provocado por un mal funcionamiento/instalación. Recomendamos reinstalar y comprobar conexiones.

Para ordenadores de sobremesa adquiridos y montados por PcComponentes, o con servicio de instalación y configuración de sistema operativo realizado por PcComponentes, dentro del período de garantía puedes contactar con nuestro servicio de asistencia técnica 100 % online, para concertar una asistencia remota.
